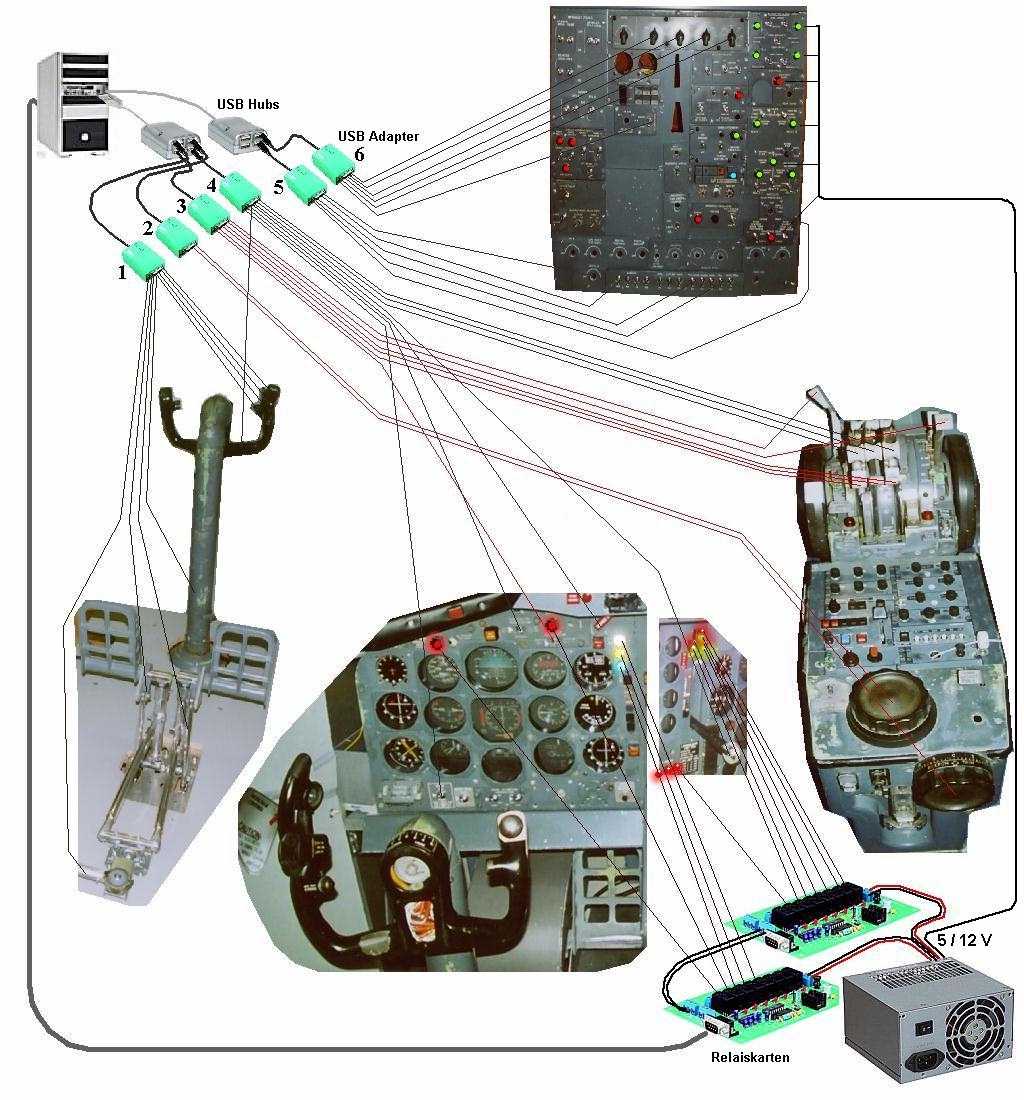

Connections    -   Belegung der USB Gameport-Adapter

Adapter 1: Rudder,  Brake L,  Brake R,  Elevator, Autopilot switch,  FS Micro switch,  Trim up,  Trim down

Adapter 2: Rudder trim,   Aileron trim

Adapter 3: Panel Light switch,  Fuel Valves 1, 2, 3,   Flaps,   Spoiler

Adapter 4: Ailerons,  Avionics switch,  Flight Director switch , Parking brake, Gear lever,  Thrust levers 1,  2,  3

Adapter 5: Pitot heat,  Panel light,  Strobe light, Landing light, View direction, Nose wheel tiller

Adapter 6: Battery generator, Battery switch,  Engine starters  1,  2,  3,  4

Die  Relaiskarten schalten die Warnlampen ein und aus  und werden vom Flugsimulator über das Freewareprogramm  FS Relais  (Relaiseditor) angesteuert.   Dies findet man unter http://www.crj700projekt.de/software.html



Achtung !    Diese Anschlüsse sind nur schematisch dargestellt.     Keine Gewähr für Richtigkeit !

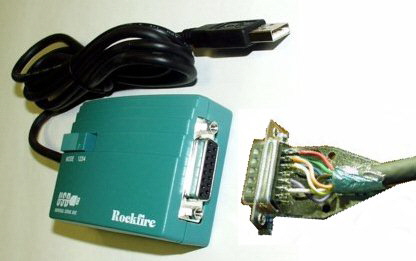

Anschluss der Steuerachsen und Schalter an USB-Adapter

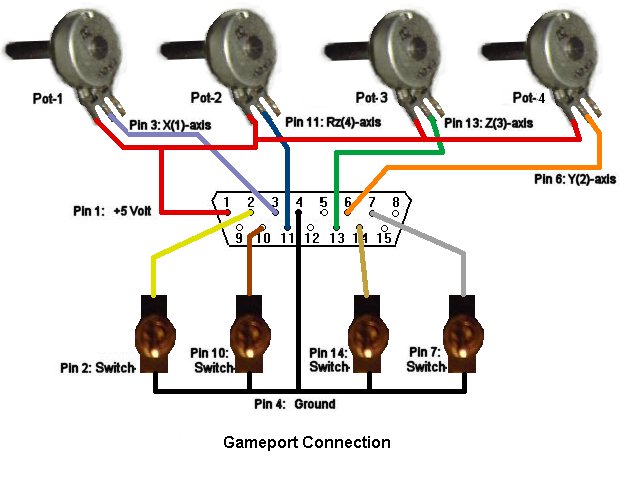

Die Verbindungsdrähte zwischen den Potentiometern bzw. den Schaltern werden nach dem nebenstehenden Schema an einen 15-poligen Sub-D-Stecker gelötet.
